Время диктует свои правила, ведь наступил век цифрового телевидения. Правда у многих сейчас в квартирах кабельное или спутниковое ТВ.
А как быть если возникла необходимость смотреть ТВ в частном доме, на работе или на даче, на простую антенну подключенной к цифровой приставке или телевизору? В этом случае, приём сигнала антенной очень часто оставляет желать лучшего. На это могут влиять много факторов, и об некоторых мы сейчас поговорим.
Покупать промышленные, или как говорят «магазинские» антенны для приема цифрового ТВ думаю совершенно бессмысленно.
Эти антенны могут быть настроены совершенно на разные частоты, ведь цифровое вещание DVB-T2 в разных регионах страны ведется на разных частотах местных мультиплексов, а дециметровый диапазон частот для трансляции ТВ довольно обширный, и попасть на нужные частоту практически невозможно.
А значит, стоит поговорить о собственноручном изготовлении такого устройства, её конструкции и особенностях.
Выбор пал на конструкцию зигзагообразной антенны, которая в отличии от других типов антенн является достаточно широкополосной и имеет сой коэффициент усиления. Это значит частоты двух мультиплексов в нее точно войдут.
Она была разработана еще 60-е годы прошлого века инженером К.П.Харченко и показала отличные результаты.
Одно из достоинств антенны – простота изготовления в домашних условиях из подручных материалов.
Я остановился именно на «комнатном», «заоконном», ну или «балконном» варианте этой антенны. Все дело в длине кабеля. Ведь каждый погонный метр кабеля на частотах дециметровых волн вносит значительное затухание сигнала. При очень длинном кабеле сигнал до вашего телевизора вообще может не дойти. Кабель должен быть как можно короче, не тонкий, с достаточно толстой центральной жилой и сплошной оплеткой экрана волновым сопротивлением 75ом. Все это обеспечит минимальные потери сигнала. (Прим)Возможно применение цифрового кабеля для кабельного телевидения.
И так..

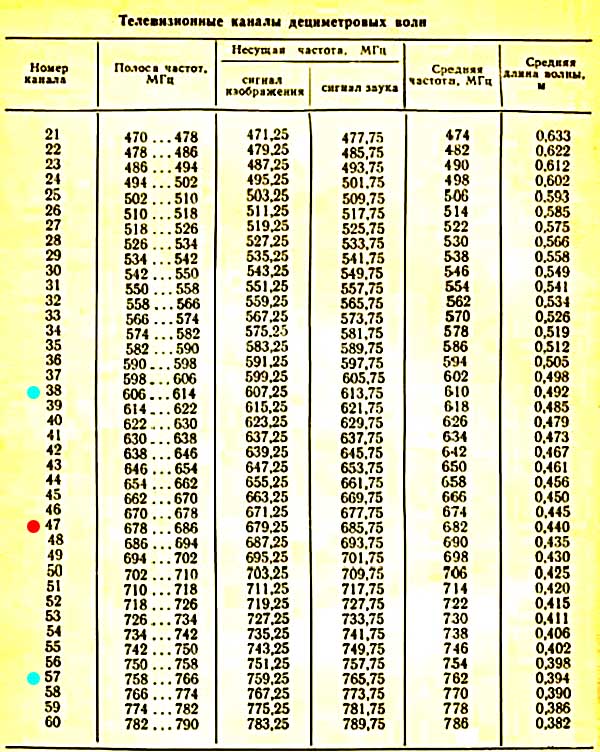

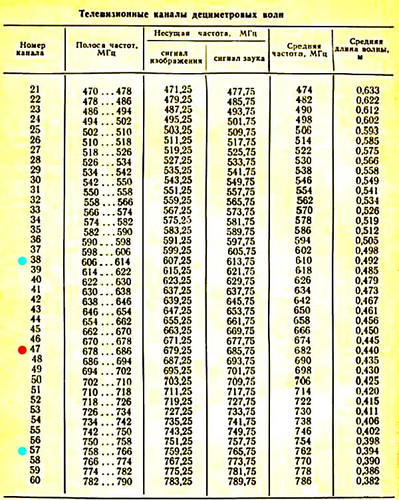

Цифровое вещание в Иркутске осуществляется на:
38 канал - или 610 мГц - 1 мультиплекс
57 канал – или 762 мГц – 2 мультиплекс
 Для нашей антенны мы выбираем 47 канал.
Теперь немного о коэффициенте бегущей волны (КБВ) в кабеле и коэффициенте направленного действия (КНД) будущей антенны.

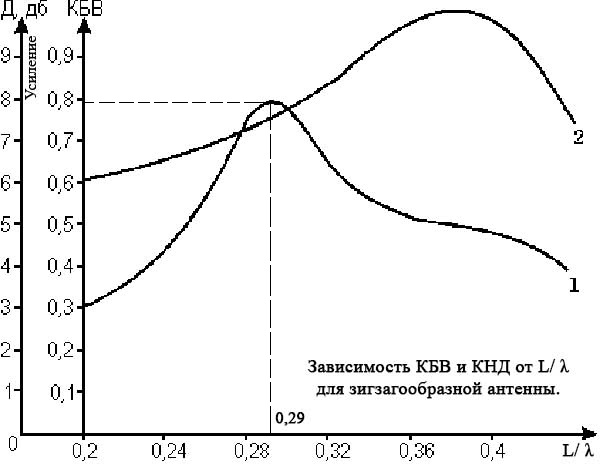

Кривая 1, показанная на графике характеризует зависимость КБВ от отношения L / λ

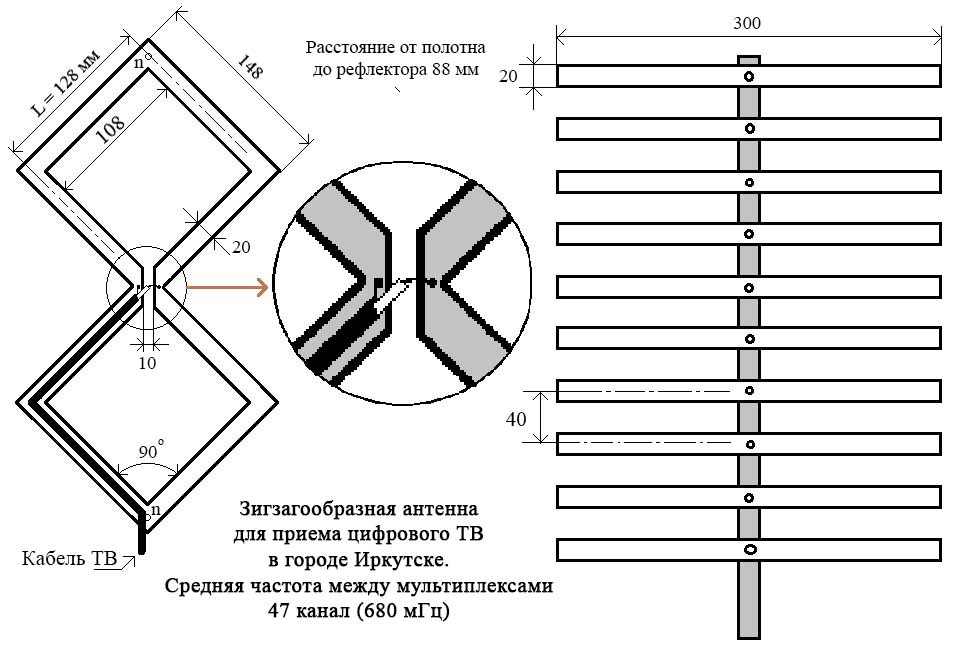

Где L – длина одного плеча антенны (см рис.)
λ – средняя длина волны 47-го канала
А кривая 2, показывает зависимость КНД от L / λ.
С помощью этих графиков построим антенну, имеющую максимальный КНД на заданной частоте и максимальном коэффициенте усиления 8 дб.
Как видно из графика, наилучшее согласование с кабелем имеет место при L / λ = 0,29.
λ – у нас 0,440 м или 440 мм
Вычисляем: L= 440×0,29 = 128мм (размер по центру полотна).
Ширину полотна выбираем 20 мм.
Расстояние до рефлектора – 0,2 λ макс. – 88 мм.

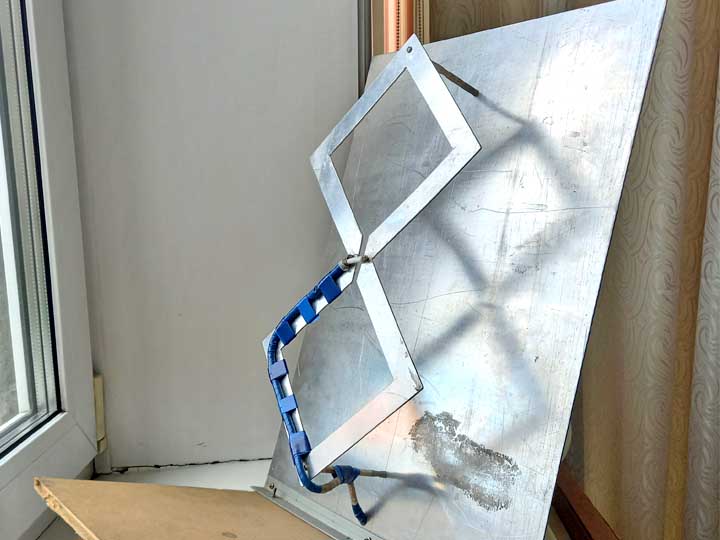

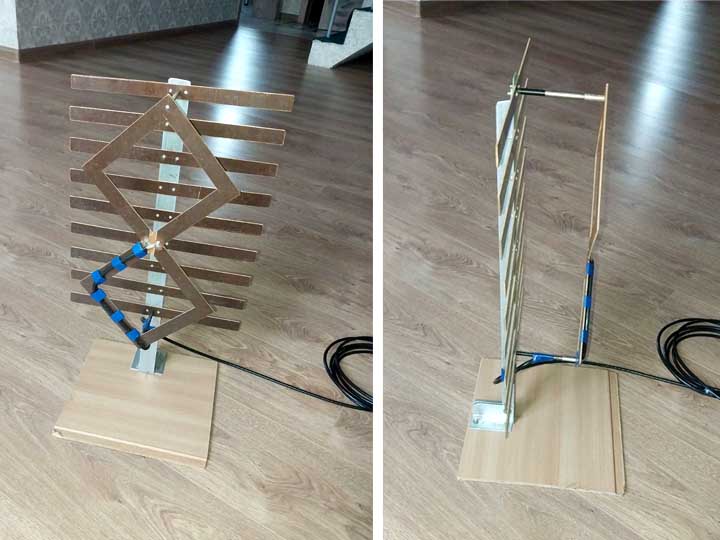

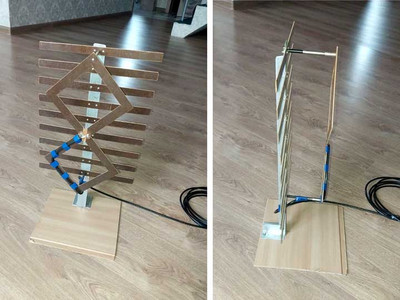

 Полотно антенны можно изготовить из металлических полосок. Желательно использовать медь, латунь (хорошо пропаять) или дюраль (хорошо скрутить), чтоб был надежный электрический контакт. Можно вырезать из цельного листа металла или использовать фольгированный стеклотекстолит. (См.фото)
Вообще же для полотна зигзагообразной антенны пригодны проводники самого различного профиля – трубка, пластины, уголки и т.п.
Для крепления полотна антенны к плоскому рефлектору используют стойки. В точках нулевого потенциала ( n-n). См. рис. Стойки могут быть металлическими, так и диэлектрическими.
Пластины рефлектора должны иметь надежный электрический контакт с мачтой, или может быть изготовлен из цельного металлического листа. В качестве его подойдет любая металлическая решетка с любыми размерами, которые должны быть больше площади полотна антенны.

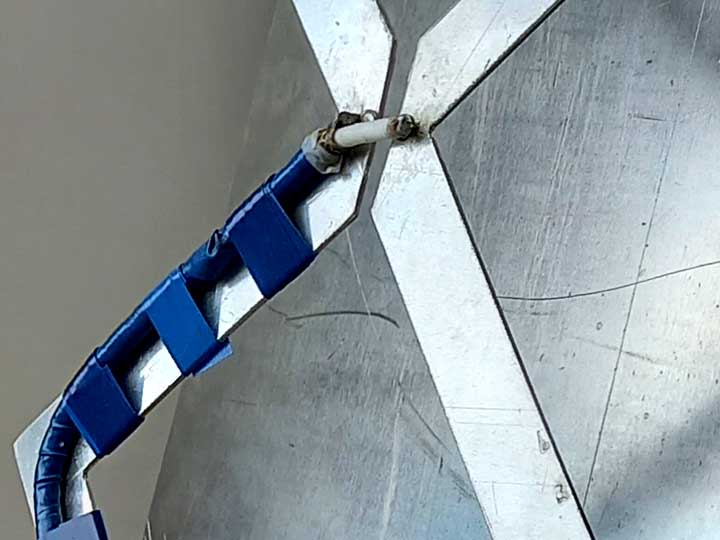

 В месте присоединения кабеля к антенне, в случае использования дюралевых пластин, уголка или трубки, нужно приклепать или прикрутить медные лепестки, к которым и припаять кабель.
Ориентация антенны делается вручную. В сложных условиях приема антенна прекрасно зарекомендовала себя, принимая отраженный сигнал от возвышенностях, гор, зданий или иных объектов. Иногда ориентировать её нужно не только в горизонтальных, но и вертикальных плоскостях.
Всем удачи!
